Задание 10 Параграф 3.6 ГДЗ Босова 8 класс 2025 (Информатика)

Задача

Используя конструкцию нц-раз-кц, команду «сместиться в точку» и переменные, составьте для исполнителя Чертёжник в среде КуМир алгоритмы рисования следующих фигур:

Подробный ответ

Для построения каждой фигуры удобно использовать цикл нц 10 раз: в каждой итерации Чертёжник рисует один отрезок, затем перемещается в начало следующего.

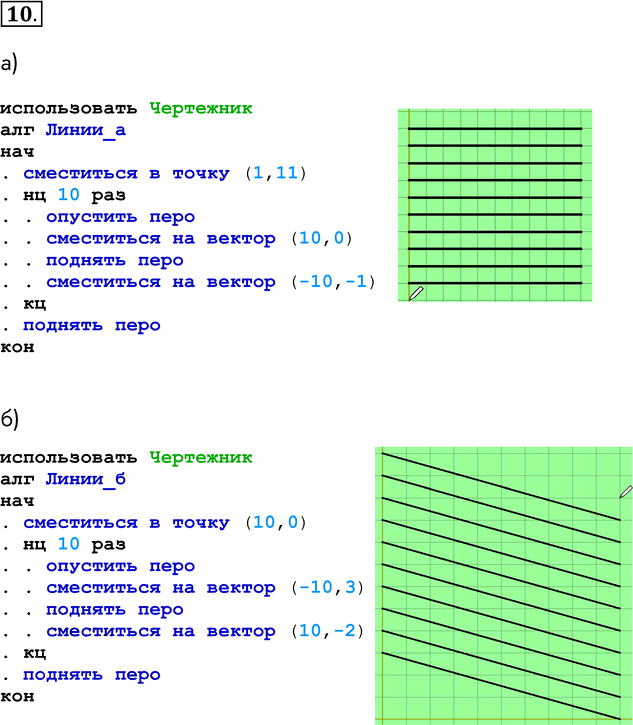

а)

использовать Чертежник
алг Линии_а
нач
  сместиться в точку (1,11)
  нц 10 раз
    опустить перо
    сместиться на вектор (10,0)
    поднять перо
    сместиться на вектор (-10,-1)
  кц
  поднять перо
кон

б)

использовать Чертежник
алг Линии_б
нач
  сместиться в точку (10,0)
  нц 10 раз
    опустить перо
    сместиться на вектор (-10,3)
    поднять перо
    сместиться на вектор (10,-2)
  кц
  поднять перо
кон
