Упр.209 ГДЗ Рабочая тетрадь Босова 8 класс 2024 (Информатика)

Задача

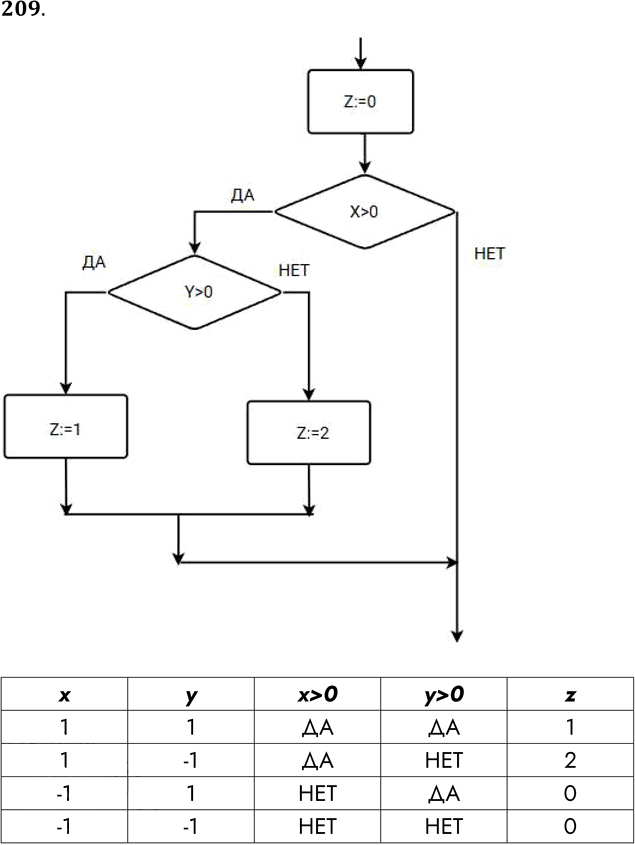

Составьте блок-схему, соответствующую фрагменту программы, приведённому на двух языках программирования.

Паскаль:
$$z:=0;$$
$$\text{if }x>0\text{ then}$$
$$\text{if }y>0\text{ then}$$
$$z:=1$$
$$\text{else }z:=2$$

Python:
$$z=0$$
$$\text{if }x>0:$$
$$\text{if }y>0:$$
$$z=1$$
$$\text{else:}$$
$$z=2$$

Определите значение переменной $$z$$ при следующих значениях $$x$$ и $$y$$:

$$x$$	1	1	-1	-1
$$y$$	1	-1	1	-1
$$x>0$$
$$y>0$$
$$z$$

Подробный ответ

Фрагмент программы работает так:

1) сначала переменной $$z$$ присваивается значение $$0$$;
2) затем проверяется условие $$x>0$$;
3) если оно истинно, проверяется условие $$y>0$$;
4) если $$y>0$$, то $$z:=1$$, иначе $$z:=2$$;
5) если $$x>0$$ ложно, значение $$z$$ остаётся равным $$0$$.
