Упр.186 ГДЗ Рабочая тетрадь Босова 8 класс 2016 (Информатика)

Фрагмент программы задаёт такую последовательность действий:

z:=0;
if x > 0 then
  if y > 0 then z:=1 else z:=2

Значит:

• сначала переменной $$z$$ присваивается значение $$0$$;
• если $$x > 0$$, то проверяется $$y > 0$$;
• если $$y > 0$$, то $$z:=1$$;
• если $$y \le 0$$, то $$z:=2$$;
• если $$x \le 0$$, то $$z$$ остаётся равной $$0$$.

Для заданных значений получаем:

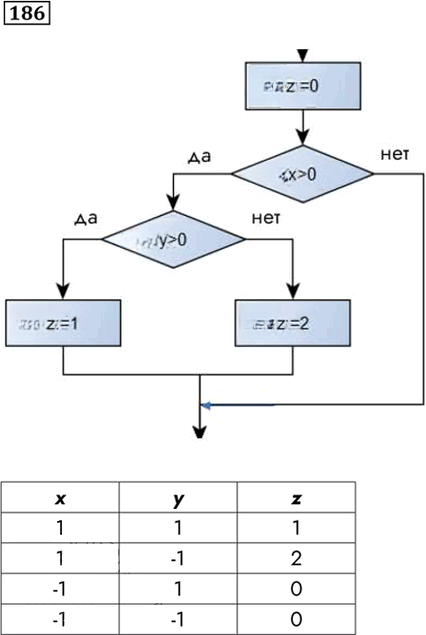

Блок-схема соответствует вложенному условию: сначала проверяется $$x > 0$$, затем при положительном $$x$$ проверяется $$y > 0$$.

Ответ

$$z=1$$ при $$x=1, y=1$$; $$z=2$$ при $$x=1, y=-1$$; $$z=0$$ при $$x=-1, y=1$$ и $$x=-1, y=-1$$.
