Упр.183 ГДЗ Рабочая тетрадь Босова 8 класс 2024 (Информатика)

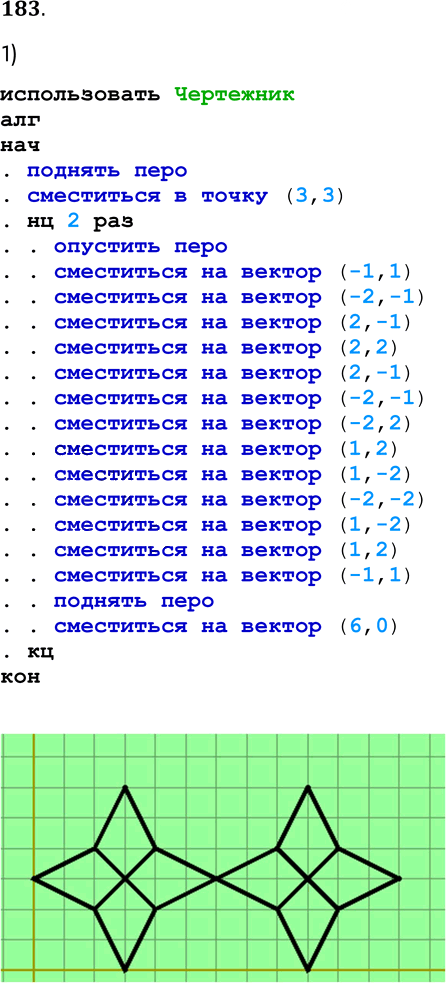

1) В первом алгоритме Чертёжник дважды выполняет один и тот же набор перемещений, поэтому получается две одинаковые фигуры, соединённые горизонтальным отрезком длиной $$6$$ клеток. На рисунке изображены две симметричные звезды, расположенные рядом.

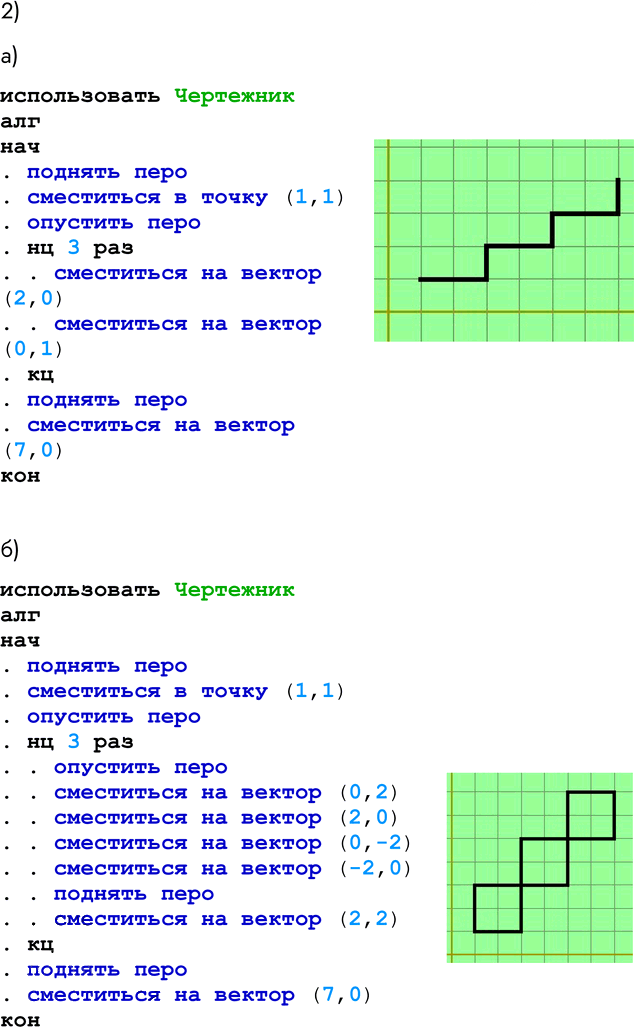

2) По данным алгоритмам получаются следующие фигуры:

а) ступенчатая линия из трёх одинаковых звеньев.

использовать Чертежник
алг
нач
поднять перо
сместиться в точку $$(1,1)$$
опустить перо
нц 3 раз
  сместиться на вектор $$(2,0)$$
  сместиться на вектор $$(0,1)$$
кц
поднять перо
сместиться на вектор $$(7,0)$$
кон

б) три одинаковых квадрата, расположенные «лесенкой».

использовать Чертежник
алг
нач
поднять перо
сместиться в точку $$(1,1)$$
опустить перо
нц 3 раз
  опустить перо
  сместиться на вектор $$(0,2)$$
  сместиться на вектор $$(2,0)$$
  сместиться на вектор $$(0,-2)$$
  сместиться на вектор $$(-2,0)$$
  поднять перо
  сместиться на вектор $$(2,2)$$
кц
поднять перо
сместиться на вектор $$(7,0)$$
кон

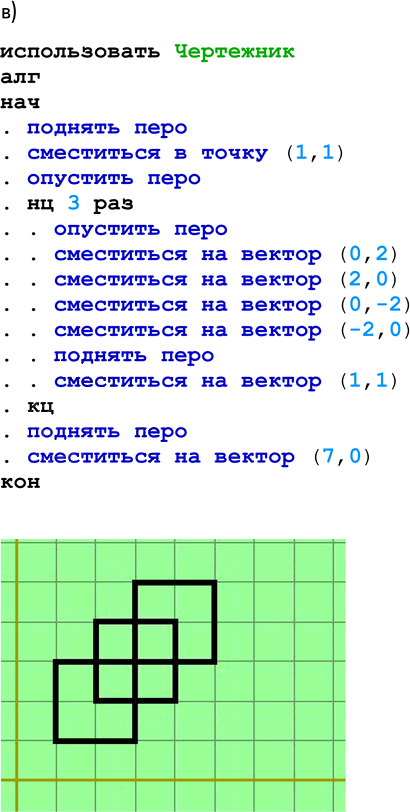

в) три одинаковых квадрата, частично наложенных друг на друга.

использовать Чертежник
алг
нач
поднять перо
сместиться в точку $$(1,1)$$
опустить перо
нц 3 раз
  опустить перо
  сместиться на вектор $$(0,2)$$
  сместиться на вектор $$(2,0)$$
  сместиться на вектор $$(0,-2)$$
  сместиться на вектор $$(-2,0)$$
  поднять перо
  сместиться на вектор $$(1,1)$$
кц
поднять перо
сместиться на вектор $$(7,0)$$
кон

Ответ

1) Две одинаковые звезды, соединённые горизонтальным отрезком.
2) а) ступенчатая линия; б) три квадрата «лесенкой»; в) три наложенных квадрата.
