Упр.115 ГДЗ Рабочая тетрадь Босова 8 класс 2024 (Информатика)

1. Постройте цифровые схемы по следующим логическим выражениям и проанализируйте их:
   а) $$A$$ или $$B$$
   б) $$A$$ и $$B$$

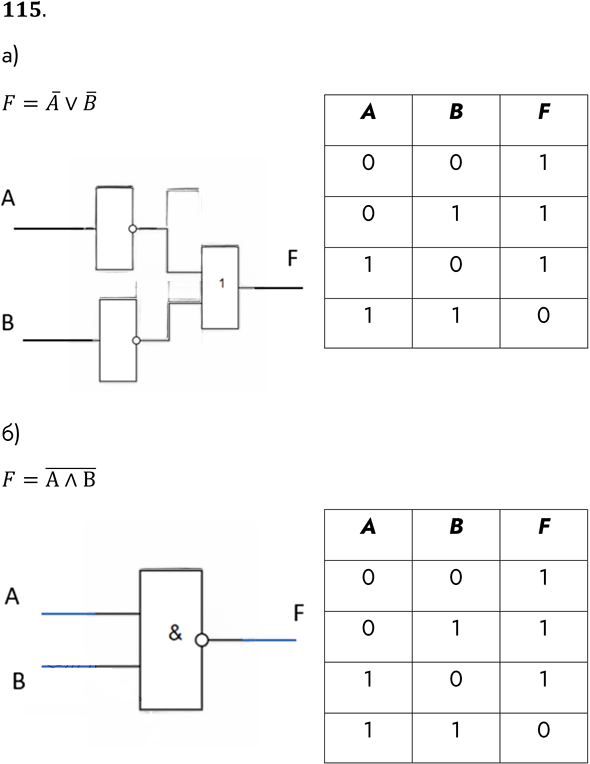

а) Для выражения $$F=\overline{A}\vee\overline{B}$$ строим схему из двух инверторов и элемента ИЛИ. Сначала каждый вход $$A$$ и $$B$$ проходит через инвертор, затем полученные сигналы подаются на элемент ИЛИ.

Таблица истинности:

б) Для выражения $$F=\overline{A\wedge B}$$ строим схему из элемента И с инверсией на выходе, то есть элемент И-НЕ.

Таблица истинности:

Ответ

а) $$F=\overline{A}\vee\overline{B}$$ — два инвертора и элемент ИЛИ.
б) $$F=\overline{A\wedge B}$$ — элемент И-НЕ.
