Упр.2.186 ГДЗ Сборник упражнений Босова 7-9 класс (Информатика)

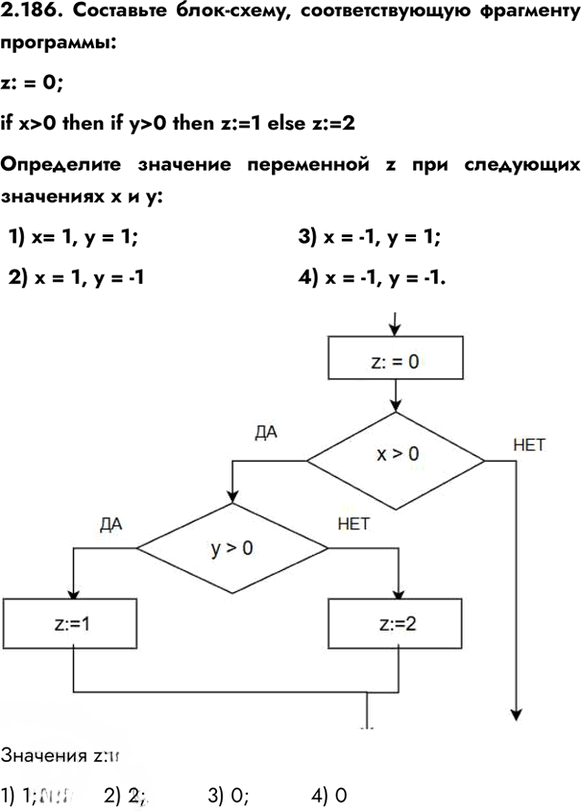

1. Составьте блок-схему, соответствующую фрагменту программы: $$z := 0;\ \text{if } x > 0 \text{ then if } y > 0 \text{ then } z := 1 \text{ else } z := 2$$
   Определите значение переменной $$z$$ при следующих значениях $$x$$ и $$y$$:
   1) $$x = 1,\ y = 1$$;
   2) $$x = 1,\ y = -1$$;
   3) $$x = -1,\ y = 1$$;
   4) $$x = -1,\ y = -1$$.

Фрагмент программы задаёт такую последовательность действий: сначала переменной $$z$$ присваивается значение $$0$$, затем проверяется условие $$x>0$$. Если оно истинно, то проверяется условие $$y>0$$: при истинном условии $$z:=1$$, при ложном — $$z:=2$$. Если же $$x>0$$ ложно, то значение $$z$$ остаётся равным $$0$$.

Выполнение

Рассмотрим все случаи:

1. $$x=1,\ y=1$$. Условие $$x>0$$ истинно, условие $$y>0$$ тоже истинно, значит $$z=1$$.
2. $$x=1,\ y=-1$$. Условие $$x>0$$ истинно, а $$y>0$$ ложно, значит $$z=2$$.
3. $$x=-1,\ y=1$$. Условие $$x>0$$ ложно, поэтому $$z$$ не изменяется и остаётся равным $$0$$.
4. $$x=-1,\ y=-1$$. Условие $$x>0$$ ложно, поэтому $$z=0$$.

Ответ: 1) $$1$$; 2) $$2$$; 3) $$0$$; 4) $$0$$.
