Упр.2.153 ГДЗ Сборник упражнений Босова 7-9 класс (Информатика)

1. Составьте блок-схему алгоритма, записанного на алгоритмическом языке.


   алг Ведро воды
   нач
   взять пустое ведро и кружку
   нц пока ведро не наполнено
   наполнить кружку водой
   вылить воду из кружки в ведро
   кц
   кон

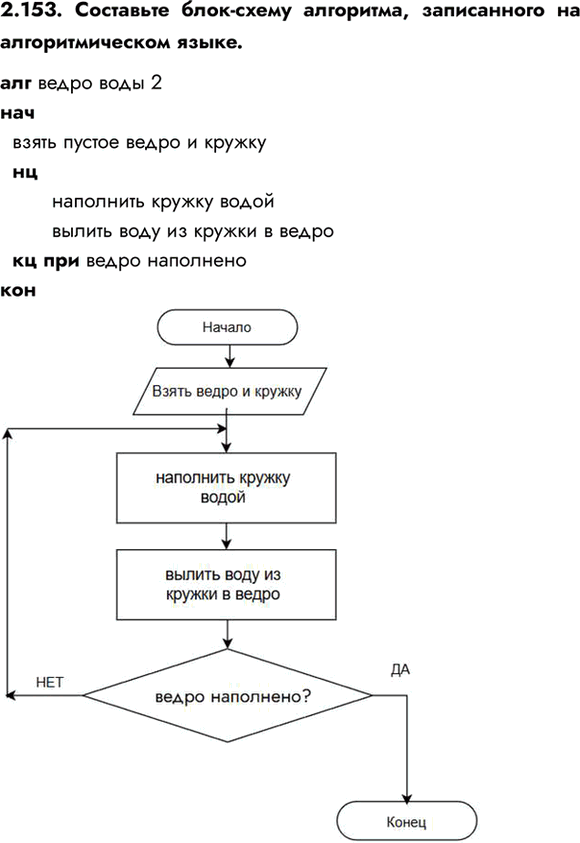

Блок-схема должна отражать цикл: сначала берут пустое ведро и кружку, затем многократно наполняют кружку водой и выливают её в ведро, пока ведро не наполнится.

Последовательность блоков:

1. Начало.
2. Взять ведро и кружку.
3. Наполнить кружку водой.
4. Вылить воду из кружки в ведро.
5. Проверка: ведро наполнено?
6. Если нет — вернуться к шагу 3.
7. Если да — Конец.

Таким образом, в блок-схеме должен быть цикл с условием выхода: «ведро наполнено?».
