Упр.2.148 ГДЗ Сборник упражнений Босова 7-9 класс (Информатика)

Задача

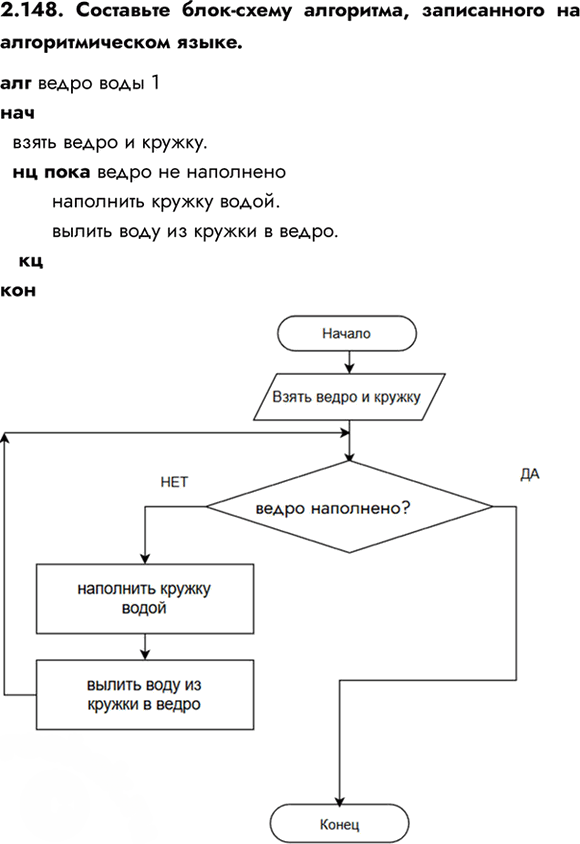

Составьте блок-схему алгоритма, записанного на алгоритмическом языке.

алг ведро воды
1 нач взять ведро и кружку.
нц пока ведро не наполнено
наполнить кружку водой.
вылить воду из кружки в ведро.
кц
кон

Подробный ответ

Блок-схема должна отражать последовательность действий и цикл с проверкой условия.

Начало.
Взять ведро и кружку.
Проверить условие: ведро наполнено?
Если нет, то:
- наполнить кружку водой;
- вылить воду из кружки в ведро;
- вернуться к проверке условия.
Если да, то завершить алгоритм.
Конец.

Таким образом, в блок-схеме после блока «Взять ведро и кружку» должен идти ромб «ведро наполнено?», от которого ветвь «нет» ведёт к двум действиям и возврату к проверке, а ветвь «да» — к завершению.
