Задание 247 ГДЗ Рабочая тетрадь Босова 7 класс (Информатика)

Рисунки кодируются с помощью следующих команд:

Установить $$x, y$$ — установить в качестве текущей точку с координатами $$\left(x, y\right)$$;

Линия к $$x_1, y_1$$ — нарисовать линию от текущей точки до точки с координатами $$\left(x_1, y_1\right)$$, при этом точка $$\left(x_1, y_1\right)$$ становится текущей;

Окружность $$x, y, \langle\text{радиус}\rangle$$ — нарисовать окружность с центром в точке $$\left(x, y\right)$$ и радиусом $$\langle\text{радиус}\rangle$$;

Прямоугольник $$x_1, y_1, x_2, y_2$$ — нарисовать прямоугольник, где $$\left(x_1, y_1\right)$$ — координаты левого верхнего, а $$\left(x_2, y_2\right)$$ — правого нижнего угла этого прямоугольника.

Считая, что размеры клетки — $$10 \times 10$$ единиц, по имеющимся описаниям восстановите рисунки.

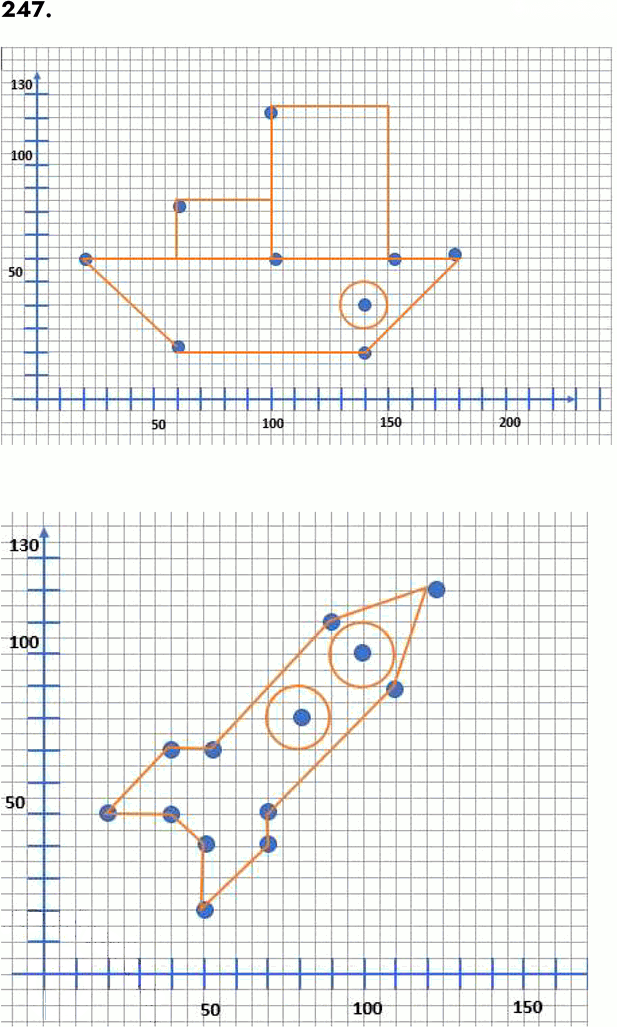

Описание 1

Установить $$60, 20$$
Линия к $$20, 60$$
Линия к $$180, 60$$
Линия к $$140, 20$$
Линия к $$60, 20$$
Прямоугольник $$60, 80, 100, 60$$
Прямоугольник $$100, 120, 150, 60$$
Окружность $$140, 40, 10$$

Описание 2

Установить $$20, 50$$
Линия к $$40, 70$$
Линия к $$50, 70$$
Линия к $$90, 110$$
Линия к $$120, 12$$
Линия к $$110, 90$$
Линия к $$70, 50$$
Линия к $$70, 40$$
Линия к $$50, 20$$
Линия к $$50, 40$$
Линия к $$40, 50$$
Линия к $$20, 50$$
Окружность $$80, 80, 10$$
Окружность $$100, 100, 10$$

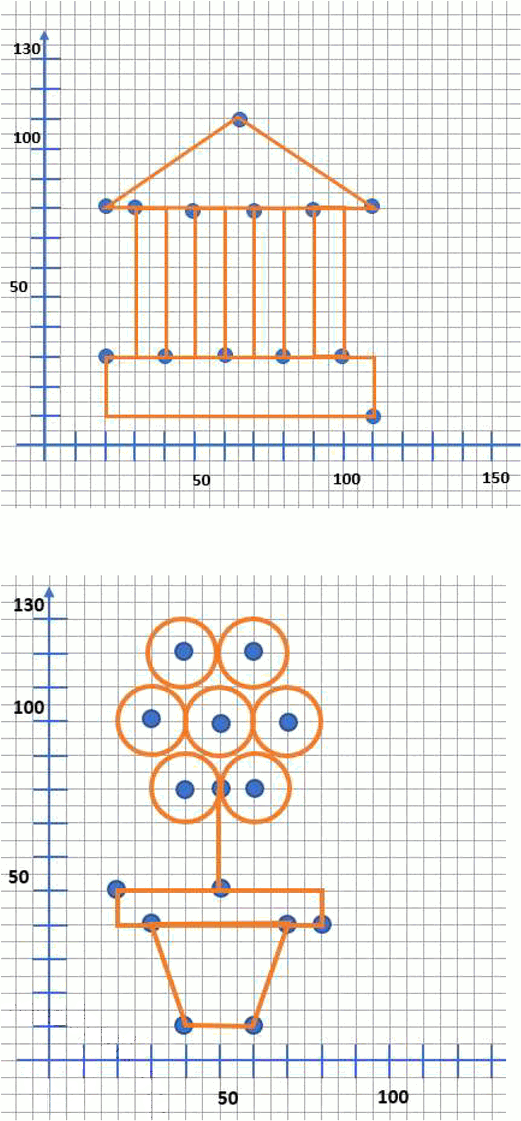

Описание 3

Установить $$20, 80$$
Линия к $$65, 110$$
Линия к $$110, 80$$
Линия к $$20, 80$$
Прямоугольник $$20, 30, 110, 10$$
Прямоугольник $$30, 80, 40, 30$$
Прямоугольник $$50, 80, 60, 30$$
Прямоугольник $$70, 80, 80, 30$$
Прямоугольник $$90, 80, 100, 30$$

Описание 4

Установить $$30, 40$$
Линия к $$40, 10$$
Линия к $$60, 10$$
Линия к $$70, 40$$
Прямоугольник $$20, 50, 80$$
Установить $$50, 50$$
Линия к $$50, 80$$
Окружность $$40, 80, 10$$
Окружность $$60, 80, 10$$
Окружность $$30, 100, 10$$
Окружность $$50, 100, 10$$
Окружность $$70, 100, 10$$
Окружность $$40, 120, 10$$
Окружность $$60, 120, 10$$
