Упр.8 Параграф 18 ГДЗ Босова 6 класс (Информатика)

Задача

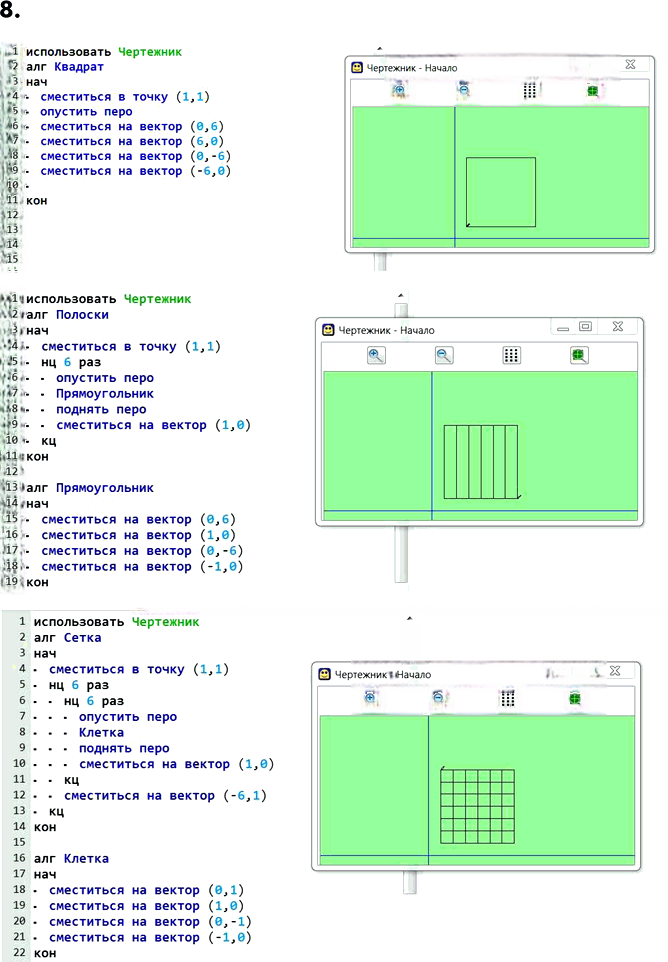

Составьте алгоритмы управления Чертёжником, после исполнения которых будут получены следующие рисунки:

Подробный ответ

Для получения первого рисунка нужно сначала перейти в точку $$(1,1)$$, опустить перо и провести квадрат со стороной 6:

использовать Чертежник
алг Квадрат
нач
  сместиться в точку (1,1)
  опустить перо
  сместиться на вектор (0,6)
  сместиться на вектор (6,0)
  сместиться на вектор (0,-6)
  сместиться на вектор (-6,0)
кон

Для второго рисунка удобно сначала нарисовать один прямоугольник, а затем повторить его несколько раз, каждый раз сдвигаясь вправо на 1:

использовать Чертежник
алг Полоски
нач
  сместиться в точку (1,1)
  нц 6 раз
    опустить перо
    Прямоугольник
    поднять перо
    сместиться на вектор (1,0)
  кц
кон
алг Прямоугольник
нач
  сместиться на вектор (0,6)
  сместиться на вектор (1,0)
  сместиться на вектор (0,-6)
  сместиться на вектор (-1,0)
кон

Для третьего рисунка нужно построить сетку из клеток 6×6. Сначала рисуется одна клетка, затем она повторяется по строке и по столбцу:

использовать Чертежник
алг Сетка
нач
  сместиться в точку (1,1)
  нц 6 раз
    нц 6 раз
      опустить перо
      Клетка
      поднять перо
      сместиться на вектор (1,0)
    кц
    сместиться на вектор (-6,1)
  кц
кон
алг Клетка
нач
  сместиться на вектор (0,1)
  сместиться на вектор (1,0)
  сместиться на вектор (0,-1)
  сместиться на вектор (-1,0)
кон
