Упр.6 Параграф 18 ГДЗ Босова 6 класс (Информатика)

Задача

Оформите вспомогательные алгоритмы для рисования букв «М», «И», «Р». Составьте алгоритмы рисования слов «МИР», «РИМ», «МИМ».

Подробный ответ

Сначала оформим вспомогательные алгоритмы для рисования букв. По рисунку видно, что:

буква М строится четырьмя перемещениями;
буква И — тремя перемещениями;
буква Р — четырьмя перемещениями.

Затем составим алгоритмы для слов, последовательно вызывая нужные вспомогательные алгоритмы и смещаясь в точки начала каждой следующей буквы.

Вспомогательные алгоритмы:

алг буква_М
нач
  сместиться на вектор $$(0,4)$$
  сместиться на вектор $$(1,-2)$$
  сместиться на вектор $$(1,2)$$
  сместиться на вектор $$(0,-4)$$
кон

алг буква_И
нач
  сместиться на вектор $$(0,-4)$$
  сместиться на вектор $$(2,4)$$
  сместиться на вектор $$(0,-4)$$
кон

алг буква_Р
нач
  сместиться на вектор $$(0,4)$$
  сместиться на вектор $$(2,0)$$
  сместиться на вектор $$(0,-2)$$
  сместиться на вектор $$(-2,0)$$
кон

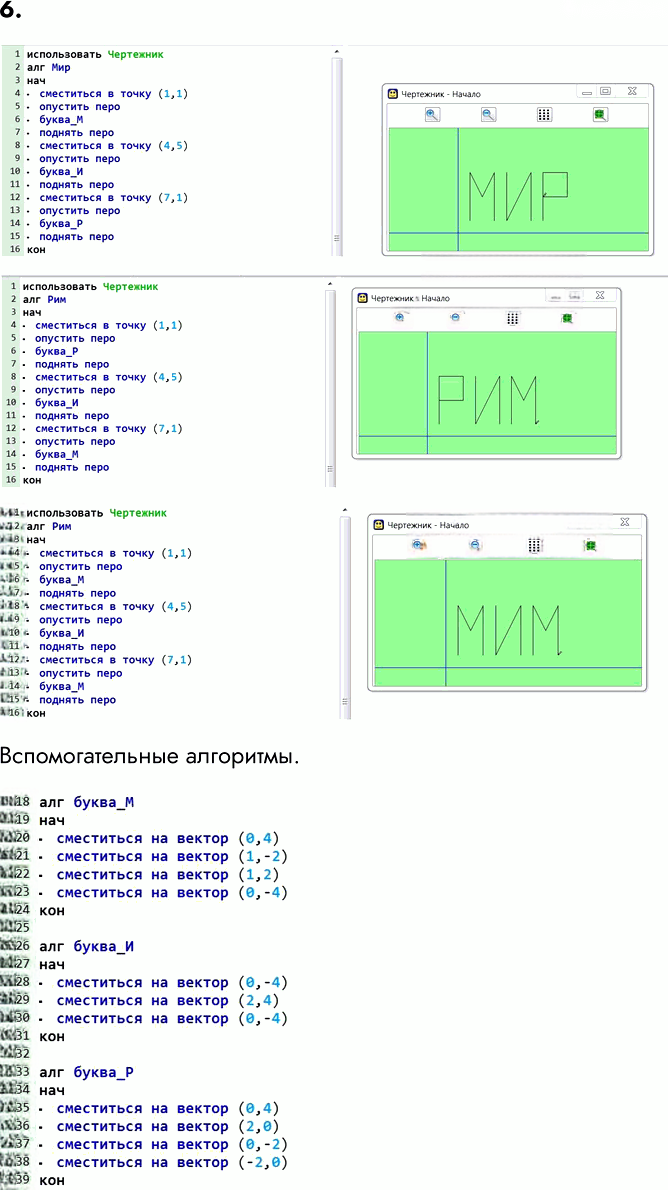

Алгоритм «МИР»:

использовать Чертежник
алг Мир
нач
  сместиться в точку $$(1,1)$$
  опустить перо
  буква_М
  поднять перо
  сместиться в точку $$(4,5)$$
  опустить перо
  буква_И
  поднять перо
  сместиться в точку $$(7,1)$$
  опустить перо
  буква_Р
  поднять перо
кон

Алгоритм «РИМ»:

использовать Чертежник
алг Рим
нач
  сместиться в точку $$(1,1)$$
  опустить перо
  буква_Р
  поднять перо
  сместиться в точку $$(4,5)$$
  опустить перо
  буква_И
  поднять перо
  сместиться в точку $$(7,1)$$
  опустить перо
  буква_М
  поднять перо
кон

Алгоритм «МИМ»:

использовать Чертежник
алг Мим
нач
  сместиться в точку $$(1,1)$$
  опустить перо
  буква_М
  поднять перо
  сместиться в точку $$(4,5)$$
  опустить перо
  буква_И
  поднять перо
  сместиться в точку $$(7,1)$$
  опустить перо
  буква_М
  поднять перо
кон
