Вариант 1 Самостоятельная работа 6 ГДЗ Самостоятельные и контрольные работы Босова 6 класс (Информатика)

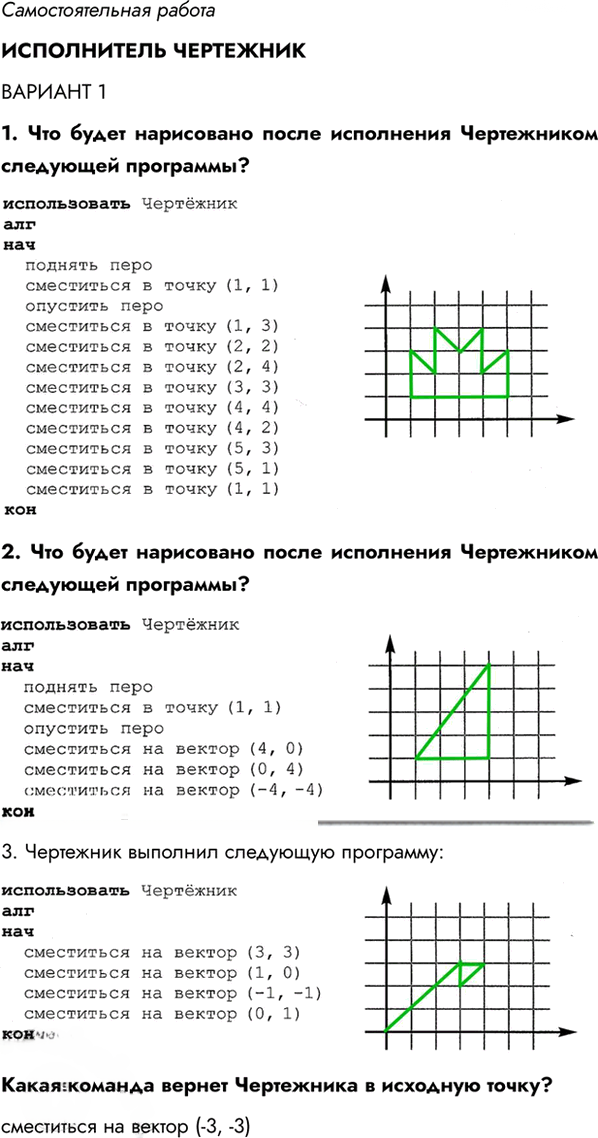

1) После выполнения программы Чертёжник последовательно соединяет точки $$(1,1) \to (1,3) \to (2,2) \to (2,4) \to (3,3) \to (4,4) \to (4,2) \to (5,3) \to (5,1) \to (1,1).$$ Получается замкнутая ломаная в виде короны.

2) Программа строит треугольник с вершинами в точках $$(1,1),\ (5,1),\ (5,5).$$

3) После команд $$(3,3),\ (1,0),\ (-1,-1),\ (0,1)$$ Чертёжник смещается на суммарный вектор $$(3+1-1+0,\ 3+0-1+1)=(3,3).$$ Чтобы вернуться в исходную точку, нужно выполнить обратное смещение:

$$(-3,-3).$$

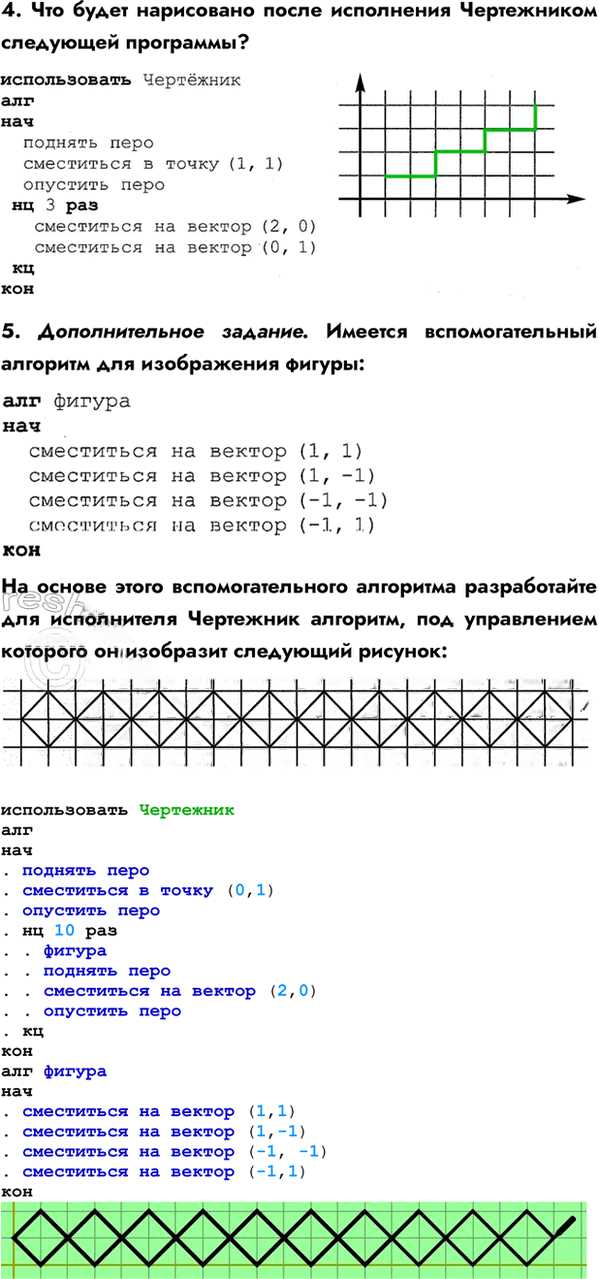

4) Программа строит ступенчатую ломаную: от точки $$(1,1)$$ три раза выполняются команды $$(2,0)$$ и $$(0,1),$$ поэтому получается линия, идущая вправо и вверх ступеньками.

5) Вспомогательный алгоритм фигура рисует ромб. Чтобы получить весь рисунок, нужно повторить его 10 раз, каждый раз сдвигаясь на $$(2,0).$$

использовать Чертёжник
алг
нач
  поднять перо
  сместиться в точку (0,1)
  опустить перо
  нц 10 раз
    фигура
    поднять перо
    сместиться на вектор (2,0)
    опустить перо
  кц
кон

алг фигура
нач
  сместиться на вектор (1,1)
  сместиться на вектор (1,-1)
  сместиться на вектор (-1,-1)
  сместиться на вектор (-1,1)
кон

Ответ

1) Замкнутая ломаная в виде короны.
2) Треугольник.
3) $$(-3,-3)$$.
4) Ступенчатая ломаная.
5) Алгоритм приведён выше.
