Упр.202 Часть 2 ГДЗ Рабочая тетрадь Босова 6 класс (Информатика)

Задача

использовать Чертёжник
алг улица
нач
. поднять перо
. сместиться в точку (1, 4)
. опустить перо
. домик
. поднять перо
. сместиться в точку (6, 4)
. опустить перо
. домик
. поднять перо
. сместиться в точку (11, 4)
. опустить перо
. домик кон
алг домик нач
. сместиться
. сместиться
. сместиться
. сместиться
. сместиться
. сместиться
. поднять перо
. сместиться
. опустить перо
. сместиться
. сместиться
. сместиться
. сместиться
кон
Изобразите то, что получится в результате выполнения этой программы.
Руслан учит наизусть четверостишие, заданное по литературе. Он один раз прочитывает четверостишие и пытается воспроизвести его по памяти. Так он будет делать до тех пор, пока не расскажет четверостишие без единой ошибки.
Запишите действия Руслана в виде блок-схемы.

Подробный ответ

Выполнение

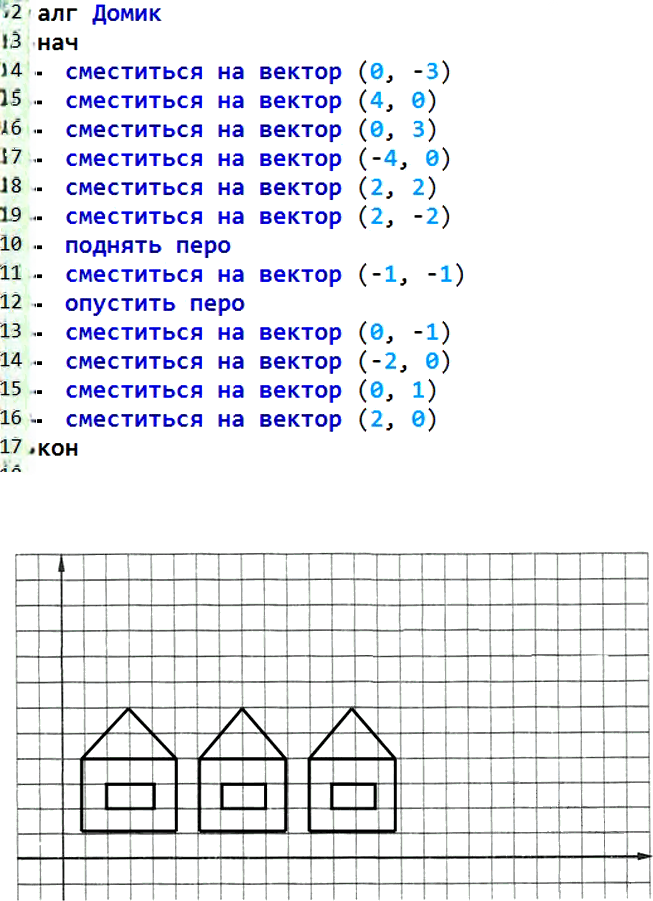

Вспомогательный алгоритм Домик дополняется так:

алг Домик
нач
. сместиться на вектор $$ (0, -3) $$
. сместиться на вектор $$ (4, 0) $$
. сместиться на вектор $$ (0, 3) $$
. сместиться на вектор $$ (-4, 0) $$
. сместиться на вектор $$ (2, 2) $$
. сместиться на вектор $$ (2, -2) $$
. поднять перо
. сместиться на вектор $$ (-1, -1) $$
. опустить перо
. сместиться на вектор $$ (0, -1) $$
. сместиться на вектор $$ (-2, 0) $$
. сместиться на вектор $$ (0, 1) $$
. сместиться на вектор $$ (2, 0) $$
кон

При выполнении программы получится рисунок из трёх домиков, расположенных рядом.

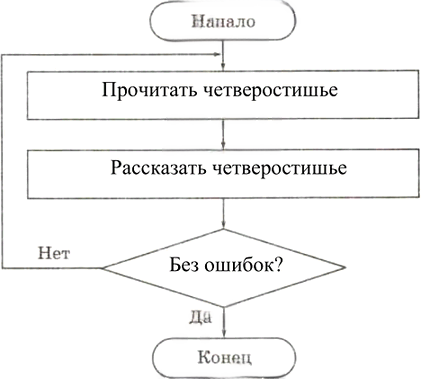

Блок-схема действий Руслана:

Начало
Прочитать четверостишие
Рассказать четверостишие
Проверить: без ошибок?
Если нет — снова прочитать и рассказать четверостишие
Если да — конец

Ответ

Получится рисунок из трёх домиков. Блок-схема: Начало → Прочитать четверостишие → Рассказать четверостишие → Без ошибок? → нет: повторить, да: конец.
