Упр.196 Часть 2 ГДЗ Рабочая тетрадь Босова 6 класс (Информатика)
- Что будет нарисовано после выполнения Чертёжником алгоритма?
Использовать Чертёжник.
алг
нач
поднять перо
сместиться в точку $$(5, 4)$$
опустить перо
сместиться на вектор $$(1, 1)$$
сместиться в точку $$(6, 1)$$
сместиться на вектор $$(-1, 1)$$
сместиться на вектор $$(-3, 0)$$
сместиться в точку $$(1, 1)$$
сместиться на вектор $$(0, 4)$$
сместиться на вектор $$(1, -1)$$
сместиться на вектор $$(3, 0)$$
кон Для того чтобы успешно ориентироваться на местности, нужно знать следующее:
- если в ясный полдень стать спиной к солнцу, то впереди будет север, позади — юг, справа — восток, слева — запад;
- если в ясную полночь найти на небе Полярную звезду, то север будет находиться по направлению к ней;
- если на местности есть отдельно стоящее дерево, то сторона, с которой его ветви короче, является северной;
- если на местности есть муравейник, то сторона, с которой он более пологий, является южной;
- если на местности есть пень, то сторона, с которой у него годовые кольца шире, является южной;
- если на местности есть камень, то сторона, с которой он покрыт мхом, является северной.

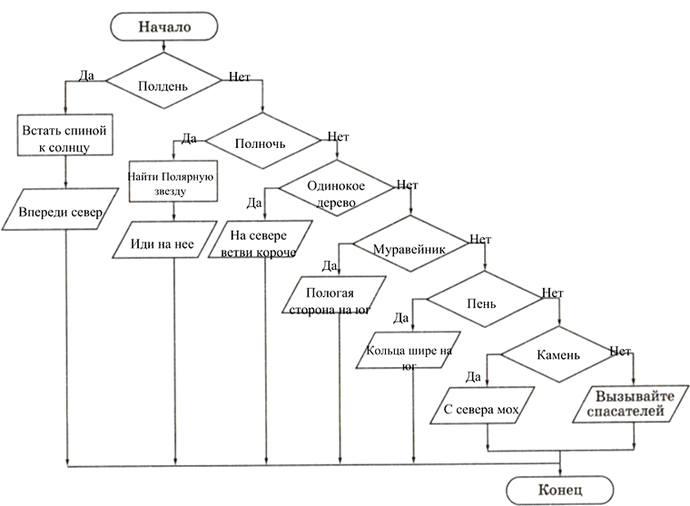

Оформите данный алгоритм ориентирования на местности в виде блок-схемы.
Алгоритм ориентирования на местности можно представить в виде последовательности проверок:
- если сейчас ясный полдень, то встать спиной к солнцу и определить стороны горизонта;
- иначе, если ясная полночь, найти Полярную звезду и определить север по ней;
- иначе, если есть отдельно стоящее дерево, определить север по более коротким ветвям;
- иначе, если есть муравейник, определить юг по более пологой стороне;
- иначе, если есть пень, определить юг по более широким годовым кольцам;
- иначе, если есть камень, определить север по стороне, покрытой мхом;
- иначе вызвать спасателей.
Блок-схема должна содержать именно такую цепочку проверок с переходами «Да» и «Нет».
| Условие | Действие при ответе «Да» | Переход при ответе «Нет» |
|---|---|---|
| Полдень? | Встать спиной к солнцу | Проверить: полночь? |
| Полночь? | Найти Полярную звезду | Проверить: одинокое дерево? |
| Одинокое дерево? | Определить север по коротким ветвям | Проверить: муравейник? |
| Муравейник? | Определить юг по пологой стороне | Проверить: пень? |
| Пень? | Определить юг по широким кольцам | Проверить: камень? |
| Камень? | Определить север по мху | Вызвать спасателей |
Ответ
Блок-схема строится как цепочка проверок: полдень → полночь → одинокое дерево → муравейник → пень → камень, а при отсутствии всех признаков — вызвать спасателей.
