Задание 13 Параграф 4 ГДЗ Босова 11 класс (Информатика)

Задача

В табличном процессоре на одной диаграмме постройте графики трёх функций $$y=\sin x$$, $$y=2\sin x$$, $$y=\sin 2x$$ на отрезке $$[-2\pi; 2\pi]$$ с шагом $$\frac{\pi}{8}$$.

Подробный ответ

В табличном процессоре нужно построить на одной диаграмме графики функций $$y=\sin x$$, $$y=2\sin x$$ и $$y=\sin 2x$$ на отрезке $$[-2\pi;2\pi]$$ с шагом $$\frac{\pi}{8}$$.

Сначала заполняем столбец $$x$$. Первое значение берём равным $$-2\pi$$, а каждое следующее получаем прибавлением шага $$\frac{\pi}{8}$$. Формулу копируем вниз по столбцу.

Для значений функций используем формулы:

$$y=\sin x$$ — =SIN(B1);
$$y=2\sin x$$ — =2*SIN(B1);
$$y=\sin 2x$$ — =SIN(2*B1).

Затем эти формулы копируем вниз по соответствующим столбцам. Для всех числовых данных устанавливаем формат с двумя знаками после запятой.

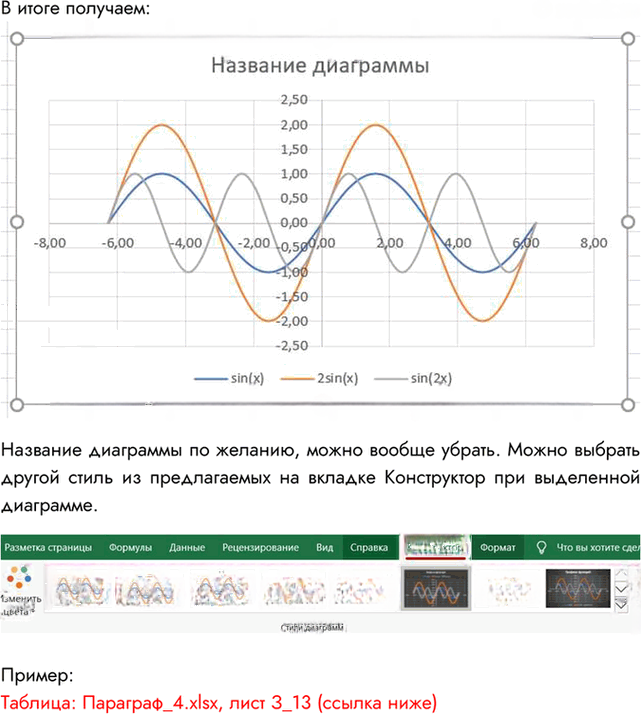

После заполнения таблицы выделяем весь диапазон и выбираем Вставка → Точечная диаграмма. На одной диаграмме получаются три графика функций.

Пример формул для таблицы:
B1: =-ПИ()*2
C1: =B1+ПИ()/8
D1: =C1+ПИ()/8
E1: =D1+ПИ()/8
B2: =SIN(B1)
C2: =SIN(C1)
D2: =SIN(D1)
E2: =SIN(E1)
B3: =2*SIN(B1)
C3: =2*SIN(C1)
D3: =2*SIN(D1)
E3: =2*SIN(E1)
B4: =SIN(2*B1)
C4: =SIN(2*C1)
D4: =SIN(2*D1)
E4: =SIN(2*E1)
